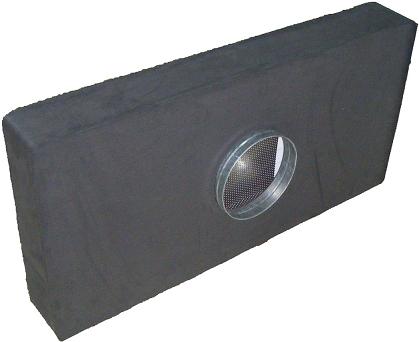

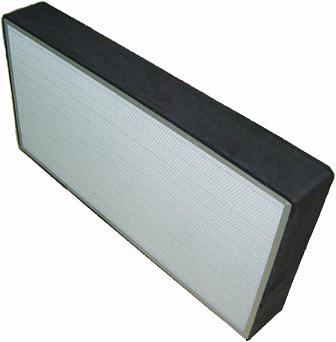

抛弃式一体化过滤器
设计特点：
1主要用于过滤0.3um以上的空气悬浮颗粒，作为各种过滤系统的末端过滤。
2高容尘量，无隔板设计：滤料采用超细玻璃纤维滤纸制成，以热熔胶为分隔。
3热塑性隔胶确保相同褶层间距，保证最佳气流以最小的阻力通过，相同的褶层间距，充分的利用了整个深度的滤材，保证了更大的容尘量。
4采用封闭式结构，防止内部有空隙和泄露。
5外框为经阳极处理的铝型材，外形低、重量轻、易于搬运与安装。
6含进风接管，进风接管直径可选φ250，φ300，φ350。
7过滤器接圆形风管，经扩散板后均匀送风。
8箱体外满贴PEF保温棉，保温性能好。
9每台过滤器均经严格测试。
10过滤效率等级：H13-H14（EN1822）。
性能特点：
1效率高、过滤面积大、使用寿命长；
2风量大、阻力低、运行成本低。
应用领域：
广泛应用于医院的手术室、实验室、制药室、微电子、胶片、光纤设备及食品加工厂等洁净度要求较高的工作环境。
构成材料及运行条件：
|
滤料 |
超细玻璃纤维滤纸 |
|
密封胶 |
PU双组份聚氨脂AB胶 |
|
框材 |
铝框、镀锌框、不锈钢框 |
|
防护网 |
喷塑菱形网 |
|
分隔物 |
EVA热熔胶 |
|
密封胶条 |
EVA、氯丁橡胶 |
|
过滤效率 |
H13:99.97-99.99%@0.3μm H14:99.995-99.999%@0.3μm |
|
使用最高温度 |
70℃ |
|
使用最高湿度 |
80% |

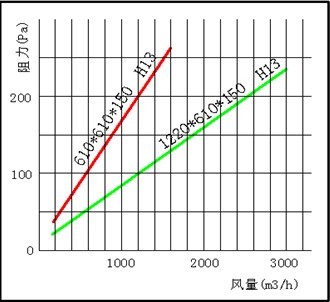

风量与阻力的关系：
型号尺寸及其它参数：
|
规格尺寸 |
额定风量 |
过滤面积 |
容尘量 |
初阻力 |
终阻力 |
过滤效率 |
|
(W×H×D)(mm) |
(m3/h) |
(m2) |
(g) |
(Pa) |
(Pa) |
|
|
610*610*120 |
1000 |
11.32 |
≈680 |
≤200 |
400-600 |
H13 |
|
≤220 |
400-600 |
H14 |
||||
|
915*610*120 |
1500 |
16.71 |
≈1000 |
≤200 |
400-600 |
H13 |
|
≤220 |
400-600 |
H14 |
||||
|
1170*570*120 |
1800 |
19.79 |
≈1200 |
≤200 |
400-600 |
H13 |
|
≤220 |
400-600 |
H14 |
||||
|
1220*610*120 |
2000 |
22.1 |
≈1350 |
≤200 |
400-600 |
H13 |
|
≤220 |
400-600 |
H14 |
||||
|
610*610*150 |
1250 |
14.14 |
≈850 |
≤200 |
400-600 |
H13 |
|
≤220 |
400-600 |
H14 |
||||
|
915*610*150 |
1900 |
20.88 |
≈1250 |
≤200 |
400-600 |
H13 |
|
≤220 |
400-600 |
H14 |
||||
|
1170*570*150 |
2200 |
24.74 |
≈1500 |
≤200 |
400-600 |
H13 |
|
≤220 |
400-600 |
H14 |
||||
|
1220*610*150 |
2500 |
27.63 |
≈1660 |
≤200 |
400-600 |
H13 |
|
≤220 |
400-600 |
H14 |
*注：除以上尺寸外，还可根据客户要求非标订做。
